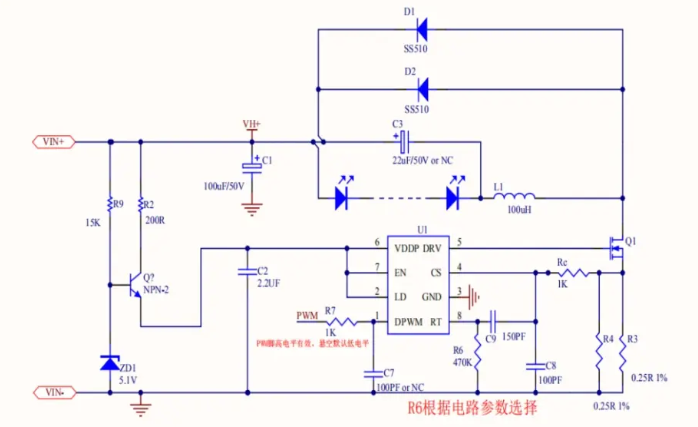

FS5455深度调光降压恒流驱动IC 8A LED摩托汽车舞台工作灯IC PWM调光 优化线路图

 二维码 6
发表时间:2023-06-01 17:55

FS5455是一款 PWM 工作模式,高效率、外


围简单、外置功率 MOS 管,适用于 5-100V


输入高精度降压 LED 恒流驱动芯片。输出**


功率150W**电流 6A。APS54083 可实现线


性调光和 PWM 调光,线性调光脚有效电压


范围 0.5-2.5V.PWM 调光频率范围 100HZ-30KHZ。


FS5455工作频率可以通过外部电阻编程


来设定,同时内置抖频电路,可以降低对其


他设备的EMI 干扰。另外采用峰值电流采样


模式,可以提高宽输入电压情况下的电流精


度。FS5455 还有过温调节电流的功能。


当芯片内部的温度达到 135℃左右时,会


自动调低输出电流。




特点


宽输入电压范围:5V~220 V


可设定电流范围:内置 10mA~6000mA


固定关断时间控制


内置抖频电路,降低对其他设备的 EMI 干扰


过温保护


调光功能:线性调光/PWM 调光


调光深度小于 0.4%


SOP8 封装
